Cubetas retangulares para padrão para fluorimetria com tampa e/ou rolha
Micro Retangular com Tampa e com Rolha
Tipo 3. Fluorímetro. Macro/Padrão Retangular
• Tampa aberta com cobertura de PTFE não vedante.
• Tampa com aletas de polietileno disponível sob encomenda
• Somente para células de 10 mm, proporcionando vedação hermética.
• Quatro janelas e base polidas.
Tipo 23. Fluorímetro com tampa(s). Macro/Padrão Retangular
• Fechado por tampa(s) de PTFE, proporcionando vedação hermética.
• Quatro janelas e base polidas.
Fluorímetro Tipo 9-F e 29-F. Semi-micro. Fluorímetro Tipo 17-F, 18-F e 28-F. Micro.
• Compatível com suportes de cubeta quadrados de 12,5 mm.
• Quatro janelas e base polidas.
• Os modelos Tipo 9-F, 17-F e 18-F possuem a parte superior aberta com tampa de PTFE não vedante.
• Os modelos Tipo 28-F e 29-F são fechados com uma rolha de PTFE, proporcionando uma vedação hermética.
• Espessura da base: 3 mm
• Adequado para uso com todos os suportes de cubeta padrão.
Fluorímetro tipo 3 - Micro. Fluorímetro tipo 23 - Micro, com tampa.
• Quatro janelas polidas.
• Esta gama de cubetas para microfluorímetro foi especialmente concebida para ser utilizada
• com os adaptadores FCA. O adaptador adequado ao comprimento do percurso óptico
• alinha corretamente a cubeta num suporte de cubeta quadrado padrão de 12,5 mm para
• maximizar a utilização da energia de excitação e emissão.
Fluorímetro Micro - Sub-Micro
Fluorímetro Tipo 3. Micro, fornecido sem tampa. Fluorímetro Tipo 23-4.
Micro com rolha.
• Célula com abertura superior.
• O Tipo 23-4 é fechado com uma rolha de PTFE, proporcionando uma vedação hermética.
• Quatro janelas e base polidas.
Dimensão Z para alguns fluorímetros
Fabricante Dimensão Z
Jasco® 18 mm
Molecular Devices® 15 mm
Perkin-Elmer® 15 mm
Pharmacia® 15 mm
PTI (Photo Technology)® 15 mm
Shimadzu® 15 mm
SLM/Spectronics® 15 mm
Hewlett-Packard® 15 mm
Spectra Max® 15 mm
Spex® 15 mm
TSS® 15 mm
Varian® (Cary®/Agilent®) 20 mm
Tipo 11. Topo aberto. Tipo 22 com tampa. Fluorímetro. Micro.
• Célula com topo aberto.
• Tipo SBT15 com tubo de 10 mm de diâmetro interno para vedação com septo de borracha para ambientes anaeróbicos. Todas as faces e base polidas.
Fluorímetro Tipo 16-F e 26-F. Submicro.
• Três janelas polidas.
• Volumes submicro de 10 μl a 160 μl.
• O Tipo 16 possui uma tampa composta por duas paredes pretas, duas paredes laterais translúcidas e
uma seção transversal interna quadrada.
• Tampa aberta, fornecida com cobertura de PTFE não vedante, bem como uma tampa com aletas para
garantir uma vedação hermética.
• Para evitar possíveis erros de menisco, pode ser necessário aumentar o volume nominal de preenchimento da amostra em pelo menos 20%.
• Pode ser usado com todos os suportes de cubeta padrão.
• Recomenda-se o enchimento e esvaziamento com uma pipeta.
• O Tipo 16.10-F4 possui quatro janelas polidas.
G = Vidro Óptico 334-2500nm; SOG = Vidro Óptico Especial 320-2500nm; PX = Borossilicato 325-2500nm; HH = Sílica UV 220-2500nm;
Q = Quartzo UV Distante 190-2700nm; I = Quartzo Infravermelho Próximo 220-3800nm; SX = Quartzo para UV profundo e próximo ao Infravermelho 190 – 3500nm
Lente Ultra-Micro, Triangular, Dupla, Dividida e Cúbica
Célula de lente ultramicro Tipo 19.05F/L/Q/5/Z../MC
• Quatro janelas polidas, com janelas opostas às janelas de emissão e excitação com revestimento espelhado
para aumentar o desempenho.
• O Tipo 19.05F/L é um projeto patenteado com lente integrada, projetado principalmente para uso com instrumentos de feixe focalizado de pequena seção transversal.
• A lente colima a energia de emissão que sai da câmara de amostra para o detector. A amostra é inserida
e retirada com a ponta de uma micropipeta.
Tipo 4. Fluorímetro. Tampa aberta, Tipo 24 com rolha. Fluorímetro. Triangular.
• Compatível com suporte de célula quadrada de 12,5 mm.
• Três janelas e base polidas.
• Tipo 24/SB/B, automascarável.
Tipo 52 com tampa. Tipo 53 com rolha. Comprimento de Caminho Óptico Duplo ou Fluorímetro
• Todas as janelas e a base são polidas.
• Pode ser usado como célula de absorção de comprimento de caminho óptico duplo ou célula de fluorímetro.
• Volumes equivalentes a microcélulas e semi-microcélulas, dependendo da largura interna.
Tipos 55 e 57 com tampa e 56 e 58 com rolha(s). Em tandem, dividido, misturador ou fluorímetro.
• Todas as janelas são polidas, exceto no Tipo 55-1/Q/10.
• Os Tipos 55 e 56 são para medir duas amostras em série em compartimentos separados.
• Os Tipos 57 e 58 são projetados para misturar duas amostras após a medição em série.
Tipo 59. Cubo, Fluorímetro com tubo
• Cinco janelas polidas
G = Vidro Óptico 334-2500nm; SOG = Vidro Óptico Especial 320-2500nm; PX = Borossilicato 325-2500nm; HH = Sílica UV 220-2500nm;
Q = Quartzo UV Distante 190-2700nm; I = Quartzo Infravermelho Próximo 220-3800nm; SX = Quartzo para UV profundo e próximo ao Infravermelho 190 – 3500nm
Fluxo do Fluorímetro
Tipos 46-F, 47-F, 71-F e 72-F. Células de fluxo para fluorímetro.
• Quatro janelas polidas.
• Blocos de entrada/saída perfilados.
• Tubos de entrada/saída - 2" DI, 4" DE, 16 mm de comprimento, projetados para tubos flexíveis de encaixe. Rosca TC.
Para conexões, consulte o Tipo nº MCTC/1.0, página 29.
• Para conexões de rosca LTC, consulte o Tipo nº LTC/G/0.5.
Células de fluxo para fluorímetro tipo 73-F
• Três janelas polidas.
• Tubos de entrada/saída - 2" de diâmetro interno, 4" de diâmetro externo, 16 mm de comprimento, projetados para conexão por pressão de tubos flexíveis.
• Células com altura Z de 8,5 mm têm altura total de 40 mm.
Células de fluxo para fluorímetro tipo 583-F
• Três janelas polidas.
• Conexões de rosca M6.
• Células com altura Z de 20 mm têm altura total de 40 mm.
Células de fluxo para fluorímetro tipo 73-F/SS e 583-F, HPLC
• Três janelas polidas.
• Tubos de entrada/saída em aço inoxidável.
• As células tipo 73 com altura Z de 8,5 mm têm uma altura total de 38,5 mm.
• As células tipo 583 com altura Z de 20 mm têm uma altura total de 40 mm.
G = Vidro Óptico 334-2500nm; SOG = Vidro Óptico Especial 320-2500nm; PX = Borossilicato 325-2500nm; HH = Sílica UV 220-2500nm;
Q = Quartzo UV Distante 190-2700nm; I = Quartzo Infravermelho Próximo 220-3800nm; SX = Quartzo para UV profundo e próximo ao Infravermelho 190 – 3500nm
Camisa de Água, Temperatura Constante, Refratômetro
Tipos 61-F, 62-F, 63-F. Células de fluorímetro com camisa de água.
• Tubos de entrada/saída - 2" de diâmetro interno, 4" de diâmetro externo, 10 mm de comprimento, projetados para conexão por pressão de tubos flexíveis.
• Comprimento da rolha nos modelos 61-F e 62-F: 20 mm.
• Os modelos 62-F e 63-F possuem janelas de emissão de 4,5 mm x 22 mm.
• Janela da base: 4,5 mm x 4,5 mm.
Tipo 61. Temperatura constante com tampa
Tipos 62 e 63. Temperatura constante. Semi-micro
Tipo 64. Temperatura constante. Sub-micro
• Duas janelas polidas.
• Tipo 64 sub-micro para aquecimento de pequenas amostras, tipicamente DNA.
• Tipo 64 com Z15, altura total de 45 mm.
• Tubos de entrada/saída - 2" de diâmetro interno, 4" de diâmetro externo, 10 mm de comprimento, projetados para conexão por pressão de tubos flexíveis.

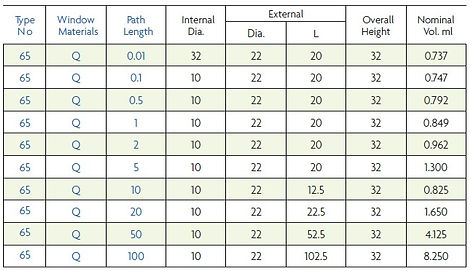

Tipo 65. Cilíndrico com temperatura constante, comprimento de percurso padrão e curto.
• Duas janelas polidas.
• Área de contato maximizada para o fluido de controle de temperatura em toda a faixa.
• Tubulações projetadas para conexão por pressão de tubos flexíveis.
• Fechamento com tampa de PTFE, proporcionando vedação hermética. (As células de 65 e 100 mm possuem duas tampas).
Tipo 410 e 411. Fluxo contínuo. Refratômetro.
• Três janelas polidas.
• Orifícios de entrada/saída para cada câmara através de suportes especiais fornecidos pelos fabricantes do instrumento, juntamente com conectores e tubos.
G = Vidro Óptico 334-2500nm; SOG = Vidro Óptico Especial 320-2500nm; PX = Borossilicato 325-2500nm; HH = Sílica UV 220-2500nm;
Q = Quartzo UV Distante 190-2700nm; I = Quartzo Infravermelho Próximo 220-3800nm; SX = Quartzo para UV profundo e próximo ao Infravermelho 190 – 3500nm
